Proporciones para hacer la mezcla del Concreto u Hormigón para Firmes, Guarniciones, Banquetas, Plantillas, Dalas, Pisos, Castillos, Cadenas, Columnas, Trabes y Losas de Entrepiso.

El concreto u hormigón es la mezcla de 4 elementos básicos: AGUA, CEMENTO, ARENA Y GRAVA

Esta mezcla se utiliza para la fabricación de diversos elementos en construcción siendo los más comunes:

• Columnas
• Losas
• Trabes
• Cimentaciones
• Pilotes
• Dalas y Castillos
•  Firmes y pisos

La Aplicación y características del concreto, se determinan según el elemento en el cual será aplicado, y su resistencia esta sujeta a la relación AGUA-CEMENTO que se aplique en el mismo.

Las características que deben reunir los materiales son las siguientes:

• Arena gris de mina limpia
• Grava de 3/4" de diámetro
• Cemento tipo Pórtland
• Agua potable libre de sustancias orgánica

TABLA
DE RESISTENCIA DE CONCRETOS / PROPORCIÓN POR CADA BULTO DE CEMENTO

RESISTENCIA Y TIPO DE CONCRETO	APLICACIÓN	CANTIDAD  CEMENTO BULTO DE 50 KGS.	CANTIDAD DE ARENA P/C BOTE DE 19 LTS.	CANTIDAD DE GRAVA P/C BOTE DE 19 LTS.	CANTIDAD DE AGUA P/C BOTE DE 19 LTS.	VOLUMEN RESULTANTE EN LITROS
F’c= 100 Kgs/cm²	Firmes y Plantillas	1.0	6.0	8.0	2.0	180 Litros
F’c= 150 Kgs/cm²	Dalas y Castillos	1.0	5 - 1/4	7 - 1/2	1 - 3/4	165 Litros
F’c= 200 Kgs/cm²	Losas de Entrepiso	1.0	4 – 1/2	6.0	1 – 1/2	145 Litros
F’c= 250 Kgs/cm²	Columnas y Trabes	1.0	3 – 3/4	5 – 1/2	1 – 1/4	130 Litros
F’c= 300 Kgs/cm²	Pre esforzados	1.0	3.0	4 – 3/4	1.0	112 Litros

TABLA
DE RESISTENCIA DE CONCRETOS / PROPORCIÓN POR METRO CÚBICO

RESISTENCIA Y TIPO DE CONCRETO	APLICACIÓN	CANTIDAD  CEMENTO BULTO DE 50 KGS.	CANTIDAD DE ARENA P/C BOTE DE 19 LTS.	CANTIDAD DE GRAVA P/C BOTE DE 19 LTS.	CANTIDAD DE AGUA P/C BOTE DE 19 LTS.	VOLUMEN RESULTANTE EN LITROS
F’c= 100 Kgs/cm²	Firmes y Plantillas	5	30.00	35.00	13.50	1000 Litros
F’c= 150 Kgs/cm²	Dalas y Castillos	6	29.00	34.50	13.50	1000 Litros
F’c= 200 Kgs/cm²	Losas de Entrepiso	7	28.50	34.50	12.70	1000 Litros
F’c= 250 Kgs/cm²	Columnas y Trabes	8	28.50	34.00	12.50	1000 Litros
F’c= 300 Kgs/cm²	Pre esforzados	8.50	27.30	33.00	10.50	1000 Litros



Como puedes observar en la TABLA DE RESISTENCIA DE CONCRETOS / PROPORCIÓN POR METRO CÚBICO, existe una fila llamada RESISTENCIA Y TIPO DE CONCRETO donde se maneja la resistencia en kg/cm2 que debe requerir el elemento estructural a construir, y junto a esta se encuentra la fila llamada APLICACIÓN, que te menciona el elemento estructural que necesitará esa resistencia.

El resto de las filas son las proporciónes tanto de CEMENTO, ARENA, GRAVA y AGUA, para que tu concreto u hormigón tenga la resistencia correcta. Aunque claro, esa cantidad de material que ves en la tabla es para realizar un metro cúbico de concreto u hormigón.

Pero a continuación te voy a mostrar con un ejemplo el como esta tabla nos servirá para cuantificar el material que según requieras para tu obra.

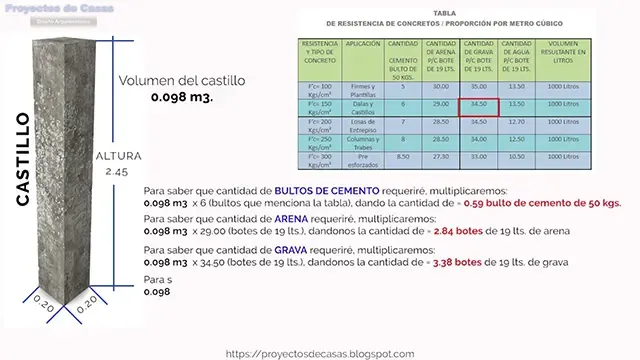

COMO CUANTIFICAR EL MATERIAL PARA LEVANTAR UN CASTILLO

Supongamos que yo necesito levantar un castillo en mi construcción, y ese castillo tendrá las siguientes medidas:

0.20 cms x 0.20 cms. x 2.45 de altura.

Lo primero que tenemos que realizar es sacar el volumen de nuestro castillo, asi que para eso multiplicaremos lado por lado por altura, quedando de la siguiente manera:

0.20 x 0.20 x 2.45 = 0.098 m3.

Ahora vayamonos a ver la tabla.
Como vamos a realizar un castillo, vemos que la tabla nos indica que la resistencia del concreto deberá ser de 150 kgs/cm2.
Por lo tanto, para saber que cantidad de cemento, arena, grava y agua voy a requerir para realizar mi castillo con esa resistencia, haremos lo siguiente:

Como esta tabla es para sacar un metro cúbico de cemento, tendremos que multiplicar la cantidad en m3 que sacamos de nuestro castillo por la cantidad de cemento, arena, grava y agua que menciona la tabla.

Por ejemplo:
Nuestro castillo tiene un volumen de 0.098 m3.

Para saber que cantidad de BULTOS DE CEMENTO requeriré, multiplicaremos: 0.098 m3 x 6 (bultos que menciona la tabla), dandonos la cantidad de = 0.59 bulto de cemento de 50 kgs.

Para saber que cantidad de ARENA requeriré, multiplicaremos: 0.098 m3 x 29.00 (botes de 19 lts que menciona la tabla), dandonos la cantidad de = 2.84 botes de 19 lts. de arena

Para saber que cantidad de GRAVA requeriré, multiplicaremos: 0.098 m3 x 34.50 (botes de 19 lts que menciona la tabla), dandonos la cantidad de = 3.38 botes de 19 lts. de grava

Para saber que cantidad de AGUA requeriré, multiplicaremos: 0.098 m3 x 13.50 (botes de 19 lts que menciona la tabla), dandonos la cantidad de = 1.32 botes de 19 lts. de agua

De esta forma es que podrás cuantificar el material que necesitaras para poder levantar tu castillo. Y ojo, este calculo que realizamos es para un castillo, si en tu caso vas a levantar una columna, la resistencia del concreto es mayor, como te lo marca la tabla, que en este caso sería de 250 kg/cm2 ¿de acuerdo? Y así, de esta manera y con la ayuda de la tabla podrás cuantificar el material de acuerdo al elemento estructural que vayas a realizar.
